14S501-1：球墨鑄鐵單層井蓋及踏步施工

分類：久耐新聞
發布時間：2024-07-31
訪問量：289

詳情

本圖集適用于市政、建筑小區和廠區中地面車輛荷載不大于城-A級、?500～?900的埋地給水排水管道工程附屬構筑物井口和出入口等的球墨鑄鐵單層井蓋及踏步的選用和井口施工。本圖集單層井蓋及踏步適用于磚砌、鋼筋混凝土、混凝土模塊等剛性材料井筒，單層井蓋亦適用于塑料井筒。

主要內容包括：敷設在綠地內、鋪裝路面、瀝青路面、混凝土路面等場所的球墨鑄鐵單層井蓋的井座及井蓋安裝圖、井座配筋圖和鑄鐵踏步安裝圖及球墨鑄鐵井蓋及井座典型外形圖。

本圖集根據檢查井蓋國家產品標準對97S501-1《井蓋及踏步》進行修編，取消了井蓋加工圖，增加了多種敷設場地球墨鑄鐵單層井蓋的安裝圖，為滿足廣場等美觀要求較高的敷設檢查井蓋場所，增加了裝飾井蓋安裝圖，更好地指導井蓋安裝的設計和施工。

14S501-1：球墨鑄鐵單層井蓋及踏步施工

圖集編號
14S501-1
圖集名稱
球墨鑄鐵單層井蓋及踏步施工
主編單位
- 北京市市政工程設計研究總院有限公司

圖集咨詢圖集購買

內容簡介

目錄	1
總說明	3
1 綠地
綠地檢查井蓋安裝圖(一)	6
綠地檢查井蓋安裝圖(二)	7
2 鋪裝路面、廣場

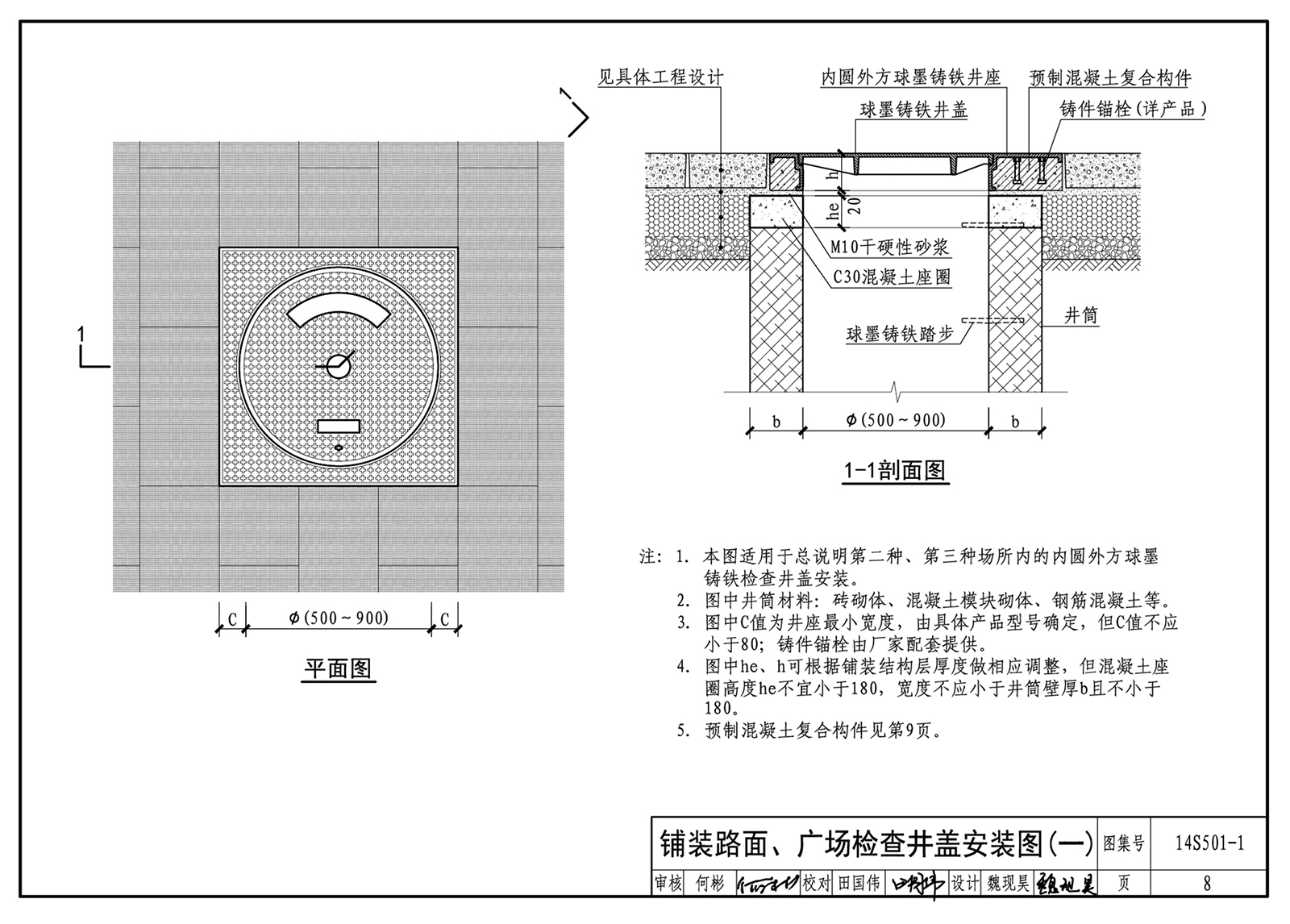

鋪裝路面、廣場檢查井蓋安裝圖(一)	8

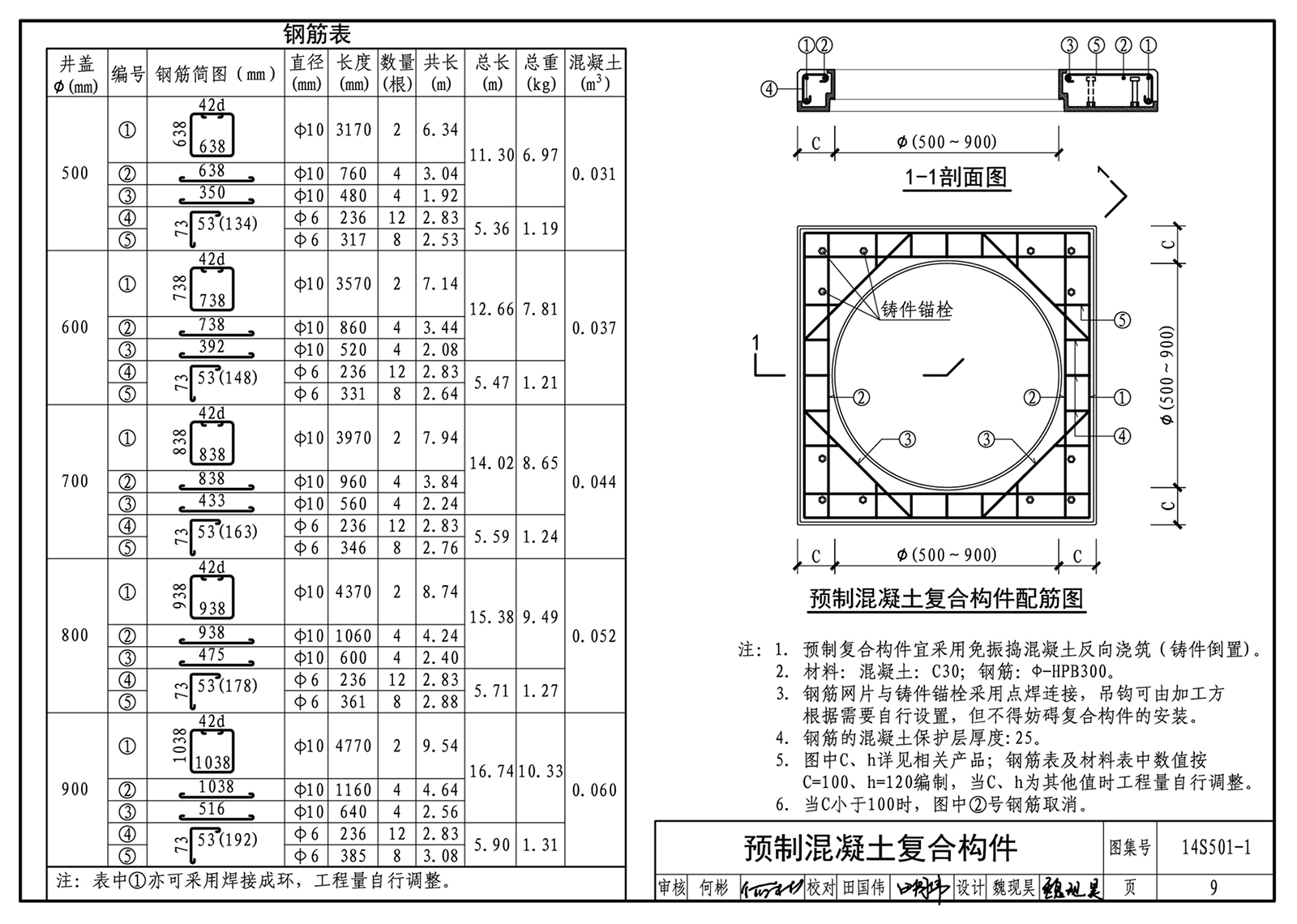

預制混凝土復合構件	9
鋪裝路面、廣場檢查井蓋安裝圖(二)	10
鋪裝路面、廣場檢查井蓋安裝圖(三)	11
鋪裝路面、廣場檢查井蓋安裝圖(四)	12
3 混凝土路面
混凝土路面檢查井蓋安裝圖(一)	13
混凝土路面檢查井蓋安裝圖(二)	14
混凝土路面檢查井蓋安裝鋼筋表	15
4 瀝青路面
瀝青路面檢查井蓋安裝圖(一)	16
瀝青路面檢查井蓋安裝圖(二)	17
瀝青路面檢查井蓋安裝圖(三)	18
現澆混凝土承壓圈模板圖、配筋圖	19
現澆混凝土承壓圈鋼筋表、材料表	20
瀝青路面檢查井蓋安裝圖(四)	21
預制混凝土承壓圈模板圖、配筋圖	22
預制混凝土承壓圈鋼筋表、材料表	23
預制擋圈及接口構件模板圖、配筋圖	24
5 特殊檢查井蓋
塑料井筒檢查井蓋安裝圖	25
預制混凝土承壓圈模板圖、配筋圖	26
預制混凝土承壓圈鋼筋表、材料表	27

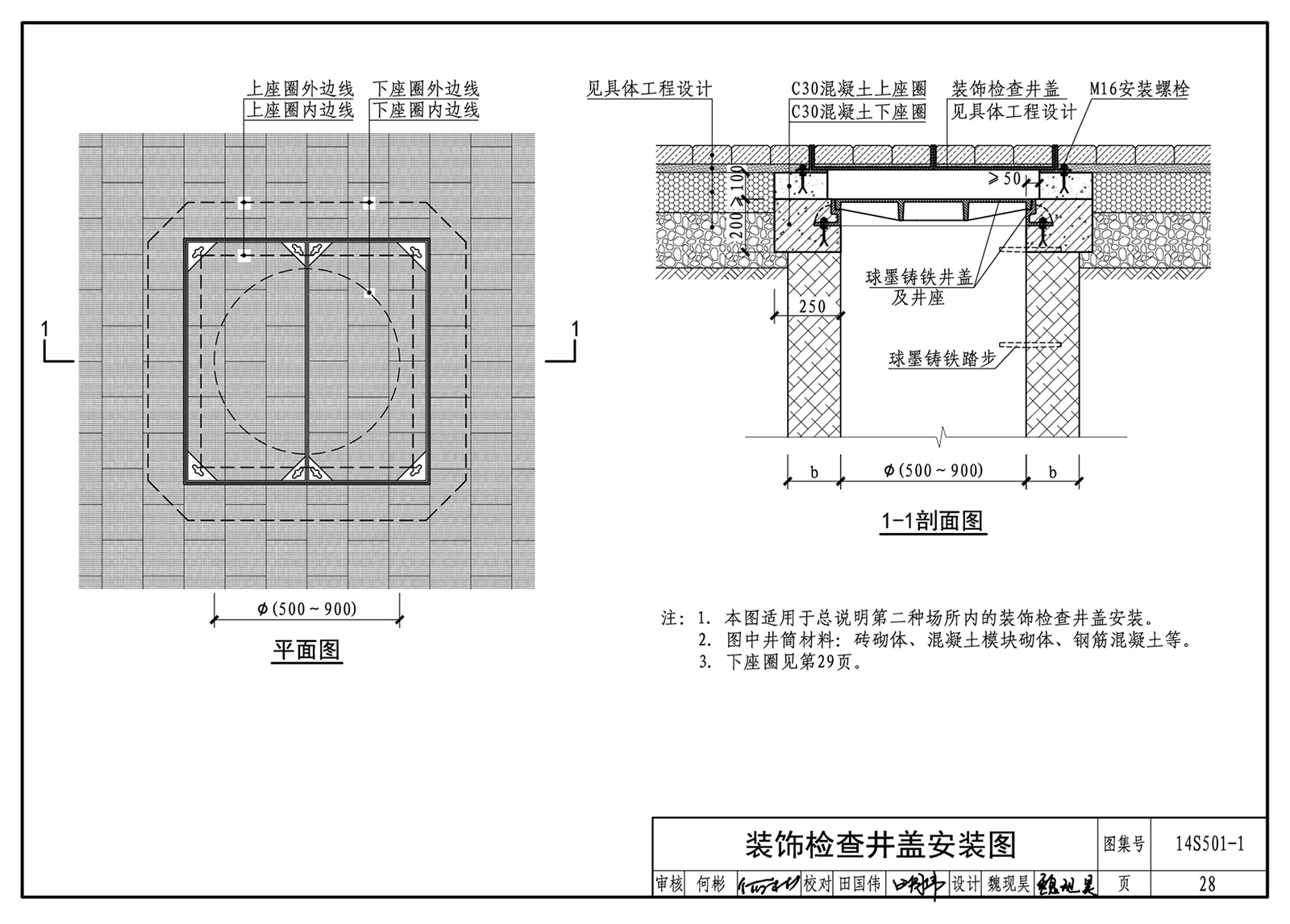

裝飾檢查井蓋安裝圖	28
裝飾檢查井蓋下座圈配筋圖	29
防內水頂托檢查井蓋安裝圖	30
6 典型產品
球墨鑄鐵井蓋典型外形圖	31
球墨鑄鐵井座典型外形圖	32
卡簧式球墨鑄鐵井蓋典型外形圖	33
倒承式球墨鑄鐵井座典型外形圖	34
球墨鑄鐵踏步典型外形圖	35
球墨鑄鐵踏步安裝圖	36
相關技術資料
附錄踏步檢驗標準	37
